CAD轴测图绘制流程及标注技巧

这段时间刚好有个业务上的问题，客户的管道需要改造，如果不画这种轴测图可能就没办法了解业务会用到哪些材料问题，从没接触轴测图的我，这几天在网上找了些资料来看，整理了一份画轴测图的步骤。自己学了这个后还真的完全绘制了一份管道的轴测图给客户。

▊CAD画轴测图的流程：

1、设置等轴测捕捉模式

输入命令“SE”（DSETTINGS）弹出草图设置对话框，在“捕捉和栅格”选项卡中左下的“捕捉类型”里选择“等轴测捕捉”。

2、通过按“F5”键或“CTRL+E”键在几个不同视图（左视图，俯视图，右视图）进行切换（打开正交前提下）

3、等轴测环境下，画圆要使用画椭圆命令，右击等轴测圆或在命令行选择”I“。

4、不能使用常规的偏移命令，要使用复制或者移动命令，进行定位操作。

▊轴测图的标注技巧：

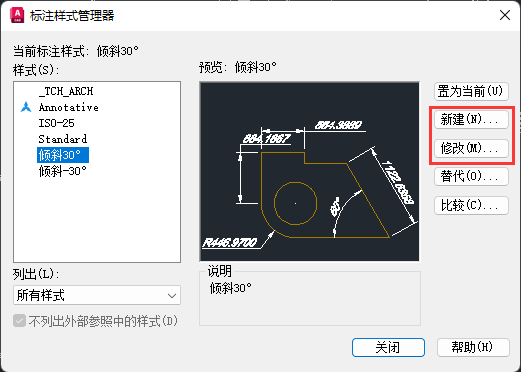

1、设置文字倾斜角度，设置两种，一种是倾斜30°的，一种是倾斜-30°的。

2、线性尺寸的标注技巧

在轴测图中标注尺寸采用”对齐线性尺寸“标注，标注后点击工具面板中的编辑标注-右击倾斜或在命令行中选择”O“，后面再选择要编辑的标注对象，右击或回车后，在命令行输入倾斜角度，一般为30°或-30°，回车结束。如果标注文字方向没有改变，可以双击标注上面的文字或输入”ED“编辑文字，将文字的角度更改为30°或-30°即可。

3、径向尺寸的标注技巧，径向标注采用引线标注法，轴测图中不可使用半径直径标注。
